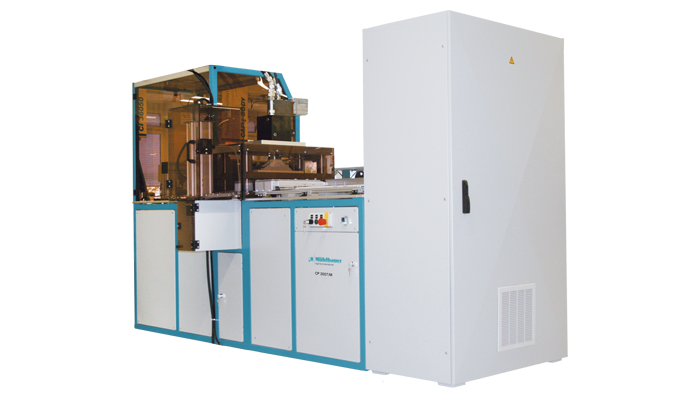

纽豹的全自动/半自动卡片冲切系统CP 2007/A 和CP 2007/M是用于从片张材料中冲切塑料卡片。这两台设备可以生产标准的ID)1卡片或者异形卡片(取决于模具设计)。液压冲切系统能够通过定位标对齐保证持续精度,同时设备模具使用寿命长。设备最多可配6个刀具,能够适应灵活的生产且设备的优化设计缩短和简化了换线过程。取决于配置和材料,这两台设备的产能可高达每小时35,000张卡。
主要特点
- 自动卡片冲切系统
- 手动/自动片张进料系统
- 可选片张对齐和定位控制系统确保高冲切精度
- 自产模具保证了模具使用的高寿命
- 特殊/定制的模具设计
- 快速的模具打磨服务
- 可升级的模块化系统设计-可现场升级到自动系统
- 特殊形状的模具包括2步冲切和剪切
生产处理模块
- CP 2007/M 使用手动片张进料
- CP 2007/A 使用自动片张进料

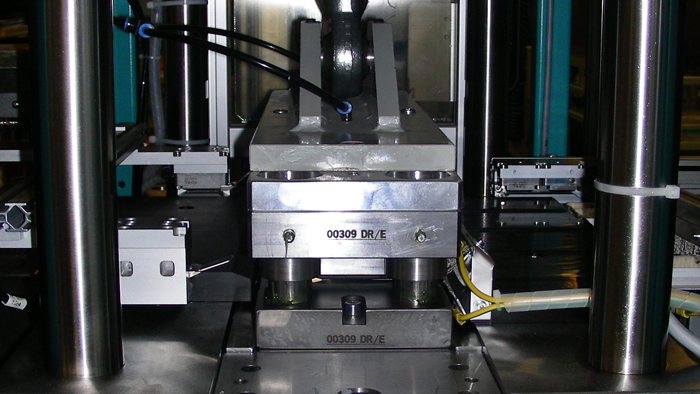

- 液压驱动冲切系统 (直接驱动)
- 冲切速度可调

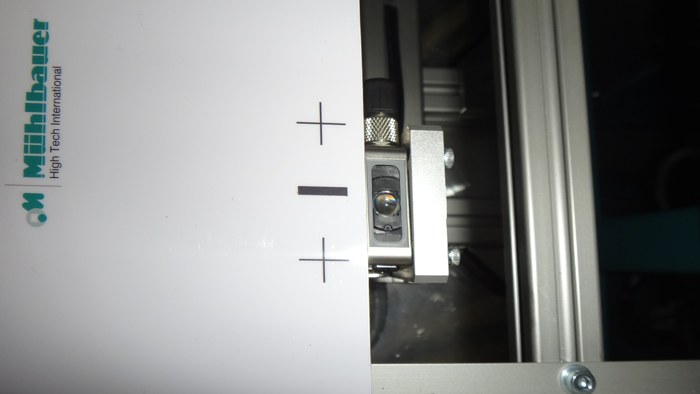

- 上/下光学感应器用于定位冲切位置
- 1至6个个刀具
- 自动卡片输出系统使用标准的纽豹卡片卡闸
- 卡闸更换/缓冲器: CH 2007/3 ; CH 2007/B; CH 2007/LS 用于高速反应和分拣
- 传送皮带用于特殊的卡片(形状,尺寸和弯曲度)
- 可用率: 最高可达95%
- 良品率: 最高可达99.7%
- 环境条件: 室温: 23°C; +/-3°C; 湿度: 50%; +/-10%
技术参数
- 片张材料: PVC, ABS, TeCoLas®, 纸,客户要求的其他材料
- 片张尺寸: 最小/最大:290 x 360mm/ 810 x 760mm
- 片张厚度: 300 – 1,000μm
- 冲切速度 / 压力: 可手动调节 / 30 KN
- 冲切刀具: 1至6个刀具用于ID-1规格的卡
- 产品尺寸: 最大205 x 260mm
- 冲切精度(定位): +/- 150μm
- 产能: 最高可达35,000 张卡/小时; 取决于材料和布局(最多6个刀具)
